ГЛАВА 6

к уточнению реконструкции Золотых ворот во Владимире



Золотые ворота располагались с западной стороны укреплений Владимира, строительство которых началось в 1158 году1 (рис. 452). Церковь Ризположения, располагавшаяся на Золотых воротах, была освящена в 1164 году3. Соответственно, мы вправе вслед за Н.Н.Ворониным4 датировать Золотые ворота (как и все не дошедшие до нас владимирские ворота времен Андрея Боголюбского) этим временным промежутком.



План Владимира XII–XIII веков (по Н.Н.Воронину).
Цифрами на плане обозначены: I – город Мономаха (Печерний город); II – Ветчаной город; III – Новый город; IV – детинец; 1 – церковь Спаса; 2 – церковь Георгия; 3 – Успенский собор; 4 – Золотые ворота; 5 – Оринины ворота; 6 – Медные ворота; 7 – Серебряные ворота; 8 – Волжские ворота; 9 – Дмитриевский собор; 10 – Вознесенский монастырь; 11 – Рождественский монастырь; 12 – Успенский (Княгинин) монастырь; 13 – Торговые ворота; 14 – Ивановскиt ворота; 15 – ворота детинца; 16 – церковь Воздвижения на Торгу.



Рис. 45. План Владимира XII–XIII веков (по Н.Н.Воронину).

Цифрами на плане обозначены: I – город Мономаха (Печерний город); II – Ветчаной город; III – Новый город; IV – детинец; 1 – церковь Спаса; 2 – церковь Георгия; 3 – Успенский собор; 4 – Золотые ворота; 5 – Оринины ворота; 6 – Медные ворота; 7 – Серебряные ворота; 8 – Волжские ворота; 9 – Дмитриевский собор; 10 – Вознесенский монастырь; 11 – Рождественский монастырь; 12 – Успенский (Княгинин) монастырь; 13 – Торговые ворота; 14 – Ивановскиt ворота; 15 – ворота детинца; 16 – церковь Воздвижения на Торгу.



Надвратная Ризположенская церковь ремонтировалась в 1691–1695 годах и была полностью перестроена в 1795–1810 годах (история этих ремонтов и перестроек, в ходе которых был переложен верх свода ворот и пристроены декоративные угловые башни, подробно рассмотрена в трудах Н.Н.Воронина5 и Т.П.Тимофеевой6). В итоге от древних Золотых ворот сохранился только основной объем с проездной аркой.

Общий вид Золотых ворот приведен на рис. 46, план и разрез по лестнице южной стены – на рис. 477, аксонометрия – на рис. 488.

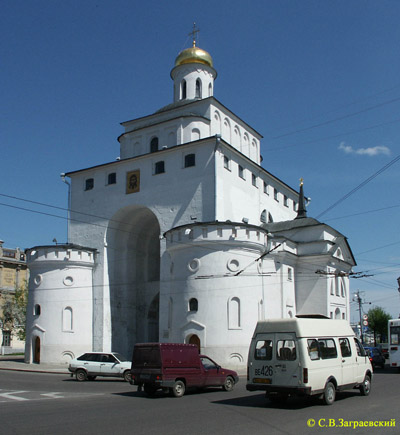

Золотые ворота во Владимире. Общий вид.



Рис. 46. Золотые ворота во Владимире. Общий вид.

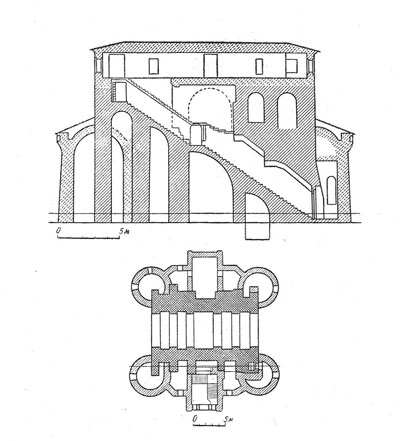

Золотые ворота. Разрез и план (по Г.Ф.Корзухиной).



Рис. 47. Золотые ворота. Разрез и план (по Г.Ф.Корзухиной).

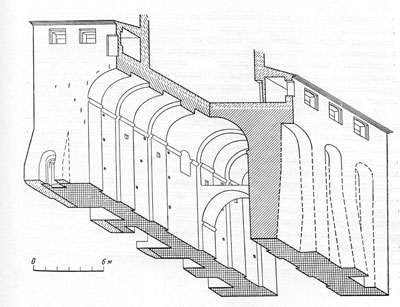

Золотые ворота. Аксонометрия (по Г.Ф.Корзухиной).



Рис. 48. Золотые ворота. Аксонометрия (по Г.Ф.Корзухиной).



По абсолютно справедливым словам Н.Н.Воронина, Золотые ворота одновременно «разрешали военно-инженерные задачи и чисто архитектурный замысел – высокой триумфальной арки города, вводившей в его княжеско-аристократическую часть»9.

Действительно, как мы уже отмечали в гл. 2, проездная арка имеет огромную избыточную высоту – 14 м (с учетом того, что к настоящему времени Золотые ворота «вросли в землю» примерно на 1,5 м)10. Для фортификационных целей под аркой приходилось устраивать деревянную галерею, что существенно снижало надежность укрепления. Отметим, что какая-то часть сооружения немедленно после строительства обрушилась: согласно Лицевому летописному своду XVI века и позднему Житию Андрея Боголюбского, это была часть свода арки11, а согласно «Сказанию о чудесах иконы Владимирской Богоматери», упали только воротные створы12.

Впрочем, по сравнению с окружающими дерево-земляными укреплениями Владимира (к XIII веку уже крайне устаревшими, типологически сопоставимыми с аналогичными укреплениями древних галлов, которые в массовом порядке захватывал Цезарь13) высокие белокаменные Золотые ворота представляли собой настолько мощное крепостное сооружение, что в 1238 году монголы предпочли не штурмовать их, а проломить стену неподалеку14.

Согласно сообщению В.Н.Татищева, правильность которого мы подтверждали в гл. 2, Золотые ворота были построены мастерами, присланными Фридрихом Барбароссой15. Характерно, что в домонгольское время, когда основные торговые сообщения осуществлялись не по дорогам, а по рекам, Золотые ворота оформляли въезд в город не со стороны Клязьмы, а непосредственно со стороны Западной Европы. В этом трудно не усмотреть определенный символический замысел, подтверждающий имперские амбиции великого князя Андрея Боголюбского.

Основной объем Золотых ворот состоит из двух белокаменных стен с лопатками на внутренней стороне, переходящими в арочные перемычки свода. Длина этих стен – около 17 м, толщина от 1,5 до 3 м, первоначальная высота – около 15 м, общая ширина сооружения достигает 15 м. Лопатки завершаются карнизами с профилем в виде четвертного вала с полочкой. В боковых стенах сооружения прорезаны ниши с арочными завершениями. В южной стене располагается лестница, ведшая на боевые площадки ворот и городских стен (см. рис. 47).

Памятник построен из белого камня среднего качества (более пористого и желтоватого, чем тот, из которого возведены храмы Долгорукого и Успенский собор Андрея Боголюбского). Обработан он несколько грубее, чем камень перечисленных храмов, но все равно на очень высоком уровне. Своды ниш в боковых стенах Золотых ворот сложены из легкого пористого туфа16.

Рассмотрим вопросы реконструкции первоначального вида Золотых ворот в сочетании с городскими стенами и валами.

В ХХ веке были предложены две реконструкции: «научная» (автор – архитектор А.В.Столетов, рис. 4917) и «научно-популярная», входящая в диораму «Штурм Владимира войском хана Батыя в феврале 1238 года» (автор – художник Е.И.Дешалыт, рис. 5018).

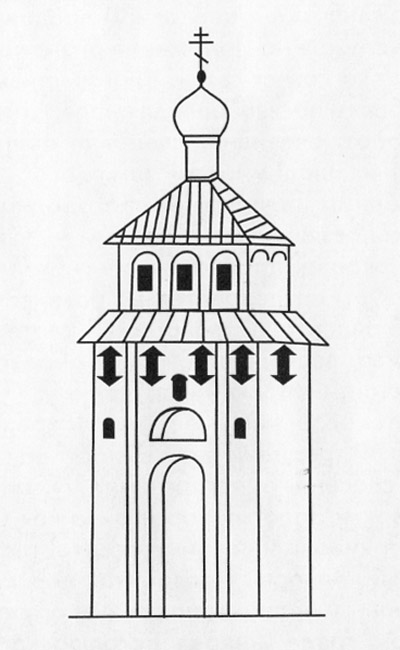

Золотые ворота. Реконструкция А.В.Столетова.



Рис. 49. Золотые ворота. Реконструкция А.В.Столетова.



Золотые ворота. Реконструкция Е.И.Дешалыта.



Рис. 50. Золотые ворота. Реконструкция Е.И.Дешалыта.



Необходимо отметить, что автор второй реконструкции более серьезно подошел к реконструкции городских стен и боковых стен Золотых ворот (А.В.Столетов, в отличие от Е.И.Дешалыта, не изобразил на валах городские стены, под аркой ворот – дополнительную боевую площадку, а дверь, ведущую на боевые площадки городских стен, сильно поднял относительно ее реального местоположения). Как мы увидим в дальнейшем, Е.И.Дешалыт более адекватно воспроизвел и высоту валов.

Преимуществом реконструкции А.В.Столетова является более точное воспроизведение размеров и пропорций надвратного храма: исследователь изобразил церковь Ризположения практически такой же, какой она показана на чертеже фон Берка и Гусева 1779 года (рис. 51 и 52), – сравнительно большой (занимающей почти всю верхнюю площадку ворот), четырехстолпной, одноглавой, трехапсидной, своими формами повторяющей храмы Юрия Долгорукого.

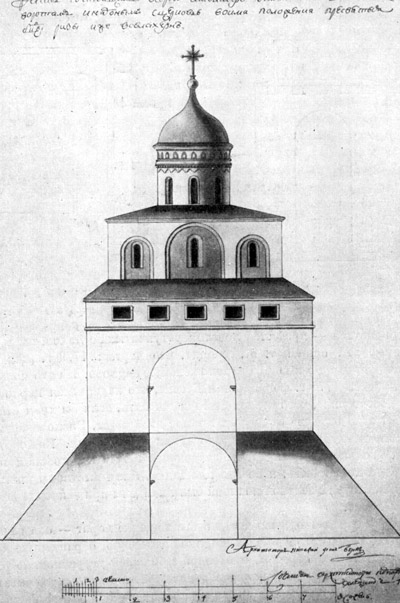

Золотые ворота. Чертеж фон Берка и Гусева. Общий вид.



Рис. 51. Золотые ворота. Чертеж фон Берка и Гусева. Общий вид.

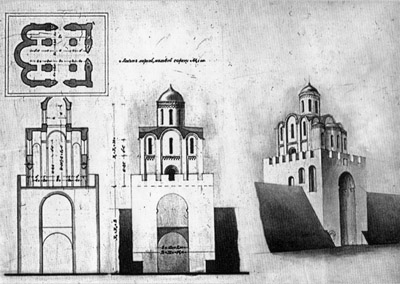

Золотые ворота. Чертеж фон Берка и Гусева. Планы.



Рис. 52. Золотые ворота. Чертеж фон Берка и Гусева. Планы.



Такой же храм, хотя и показанный гораздо более условно, мы видим на обнаруженном Т.П.Тимофеевой рисунке 1764 года, изображающем Золотые ворота с Ризположенской церковью19 (рис. 53). Исследователь показывала, что этот рисунок, как и чертеж фон Берка и Гусева, воспроизводит домонгольский надвратный храм20.



Золотые ворота по рисунку 1764 года.



Рис. 53. Золотые ворота по рисунку 1764 года.



Но в отношении высоты валов и городских стен, примыкавших к Золотым воротам, обе реконструкции требуют существенного уточнения.

На реконструкции А.В.Столетова мы видим валы высотой около 11 м. По всей видимости, исследователь исходил из аппроксимации профиля расположенного рядом Козлова вала (расчетная высота около 9 м относительно современной дневной поверхности21 с поправкой на то, что здание Золотых ворот «вросло в землю» примерно на 1,5 м).

Получается, что верх вала оказывался гораздо выше боевой площадки, устраиваемой на настиле в проеме арки на высоте около 6 м (соответственно, в домонгольское время – около 7,5 м). В этом случае становится неясным назначение заложенного кирпичом дверного проема напротив выхода на боевую площадку под аркой со средней площадки лестницы, так как этот проем вел бы в толщу насыпи вала (на это обращал внимание еще Н.Н.Воронин22).

На реконструкции Е.И.Дешалыта мы видим более низкие валы (около 8 м), но и в этом случае указанный дверной проем оказывается ниже боевых площадок стен.

Наша позиция по этому вопросу исходит из того, что многие сохранившиеся до нашего времени городские валы, традиционно считающиеся домонгольскими, в результате многочисленных подсыпок грунта в XVXVII веках получили гораздо большую высоту, чем в домонгольское время. Приведем несколько таких примеров:

– внутри вала в Суздале в районе древних Ильинских ворот (экстраполированная современная высота более 6 м) домонгольский вал сохранился только на высоту 1,5 м23;

– первоначальная высота валов Дмитрова составляла 1,5–2 м при экстраполированной современной высоте до 18 м24;

– первоначальная высота валов Пенешского (Смотроковского) городища XV века составляла 2,4 м, а в наше время она приблизительно равна 4 м25;

– валы Пинска в конечный период их существования имели высоту до 18–20 м, а в начальный – около 3 м26;

– следы многочисленных подсыпок автор наблюдал в 2003 году в разрезе вала в Перемышле Московском.

Во многих случаях домонгольские валы, если они в дальнейшем не подсыпались, вообще исчезали с лица земли, даже если вокруг в новое время не велось никаких мало-мальски интенсивных строительных работ (как в Кидекше, Вышгороде на Яхроме, Городне Тверской области, Каменском Наро-Фоминского района Московской области и мн. др.)27.

По всей видимости, по сравнению с домонгольским временем были существенно подсыпаны и городские валы Владимира (в частности, нам известны ремонты стен в 1536 году, а также стен и валов в 1670–1674 годах28). А заложенный дверной проем Золотых ворот точно указывает нам на уровень боевых площадок городских стен в домонгольское время – не зря на средней площадке лестницы Золотых ворот, где скрещивались два людских потока (с городских стен и с боевой площадки), был устроен значительный раструб белокаменных стен29.

Поскольку мы не знаем высоту городней (клетей, тарасов), формировавших городские стены, мы можем определить высоту вала лишь приблизительно. Если принять высоту городней за 1,5–2 м, то высота вала от основания ворот не превышала 4,5 м (уточнить эти цифры могут новые археологические исследования Козлова вала со стороны Золотых ворот).

Таким образом, мы вправе внести изменения в реконструкции А.В.Столетова и Е.И.Дешалыта и предложить два изображения Золотых ворот в нашей реконструкции.

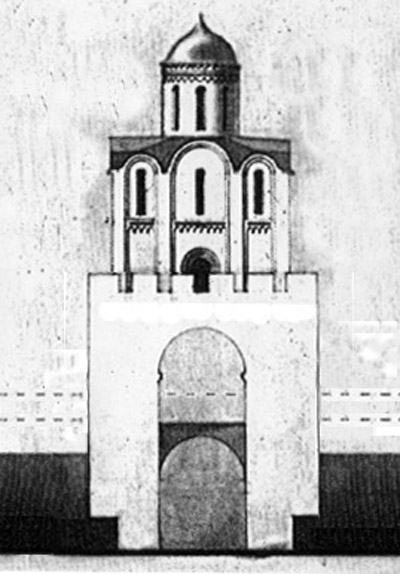

В первом, приведенном на рис. 54, мы взяли за основу реконструкцию А.В.Столетова. В соответствии с вышеприведенными положениями мы изменили высоту валов и обозначили пунктирами вероятные линии городских стен и укреплений дополнительной боевой площадки под аркой ворот.



Золотые ворота. Реконструкция автора (вариант).



Рис. 54. Золотые ворота. Реконструкция автора (вариант).



Второе изображение Золотых ворот в нашей реконструкции (рис. 55) создано на основе реконструкции Е.И.Дешалыта. Мы несколько увеличили размеры надвратной церкви Ризположения, приблизили ее пропорции к реконструкции А.В.Столетова, понизили городские валы, закрыли деревянной стеной боевую площадку под аркой ворот, изобразили рвы (реконструкция Е.И.Дешалыта их не учитывала) и «разметанный» в связи с осадой мост, ведущий к воротам. Естественно, вряд ли защитники крепости высовывались из-за стен более чем по пояс, а тем более сидели сверху стен, – они были бы немедленно убиты монгольскими лучниками. Столь же маловероятно, что в монголов со стен бросали бревна. Но мы сохраняем изображения защитников крепости для обозначения масштаба сооружения.



Золотые ворота. Реконструкция автора (вариант).



Рис. 55. Золотые ворота. Реконструкция автора (вариант).



В нашей реконструкции Золотые ворота на фоне более низких городских укреплений выглядят значительно выше и монументальнее; надвратная церковь Ризположения, вознесенная на высоту около 15 м (примерно на высоту апсид владимирского Успенского собора, на 6–7 м выше городских стен), буквально «парит» над городом. Соответственно, сооружение приобрело еще более «парадный» облик, полностью соответствующий имперским амбициям Андрея Боголюбского.
